Ubicación: Cajicá, Cundinamarca, Colombia
Año de construcción: 2015
Área: 266 m²
Arquitectura : Granada Garces arquitectos
Ingenieria, gerencia y construcción: GCA S.A.
Publicaciones: Anuario AXXIS de arquitectura 2.017.
Fotografía: Iván Ortiz.
Este proyecto hace parte de una serie de casas que hemos diseñado y construido en el lapso de 3 años y que son el resultado de la exploración de las premisas del diseño democrático - término que se basa en la optimización de los recursos disponibles para lograr un producto de buen diseño que sea asequible a más personas-. El estudio de esta metodología nos permitió establecer unas directrices que en buena parte hace su reflexión estética en el estudio de la Casa Farnsworth (Plano Illinois 1946) de Mies Van der Rohe, de los espacios sin adorno hechos de PIEL Y HUESOS.
Los prismas puros obedecen al concepto de “economía formal” necesarios en la implementación de la prefabricación. La estandarización de la ventanería y fachada basada en la armonía con la modulación de los acabados permiten aproximarse a las expectativas de los clientes en lo económico y generan una matriz replicable. Esta matriz, nos permitió desarrollar y construir simultáneamente mas de una casa a la vez – SERENDIPITY 2015 -, implementando economía de escala, pero, ajustándose a las determinantes propias del cliente y el lugar.

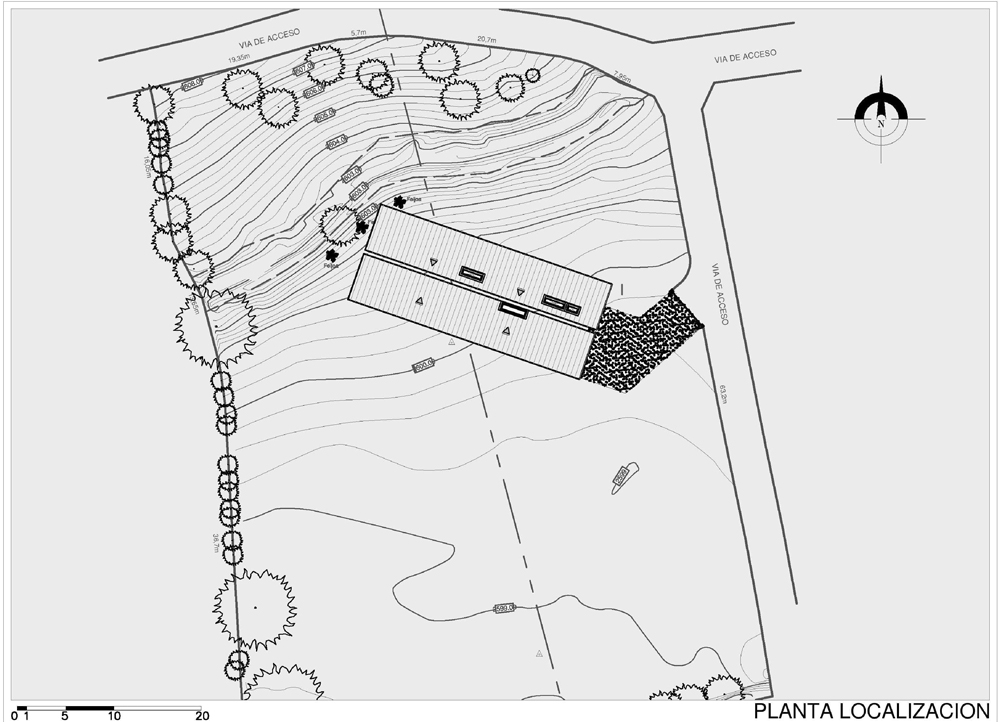

Este lote de piedemonte se encontraba originalmente roto por una escorrentía. Por esto, el concepto del diseño se baso en que la casa funcionara como una articulación que tejiera los niveles y resolviera la continuidad de la superficie. Para esto decidimos partir el programa en dos pisos articulados por una rampa paralela a ras del terreno, que creara una relación directa “de primer piso” desde los diferentes niveles.

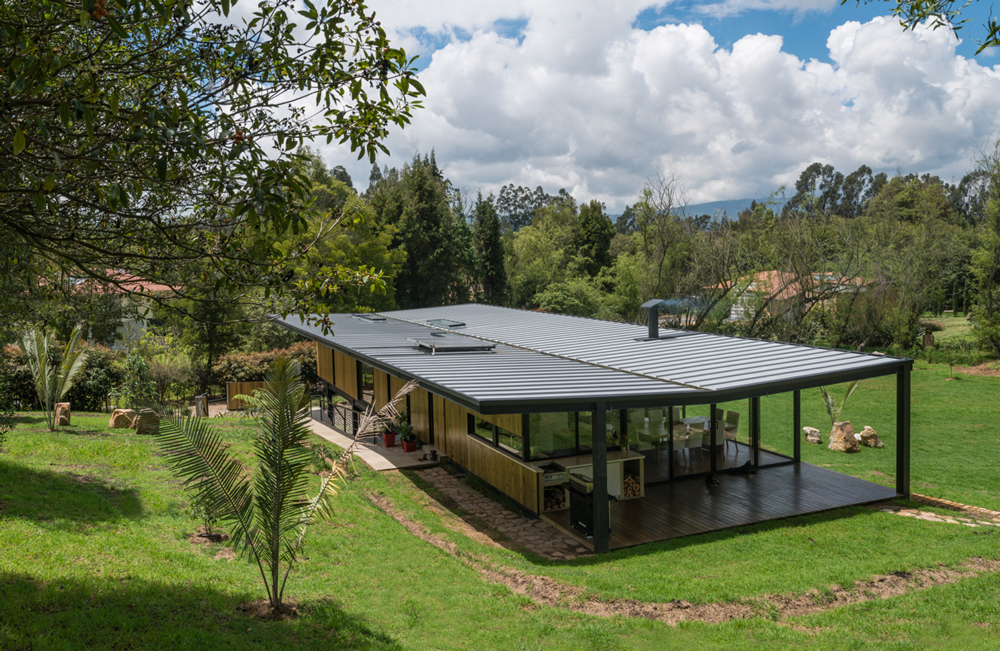

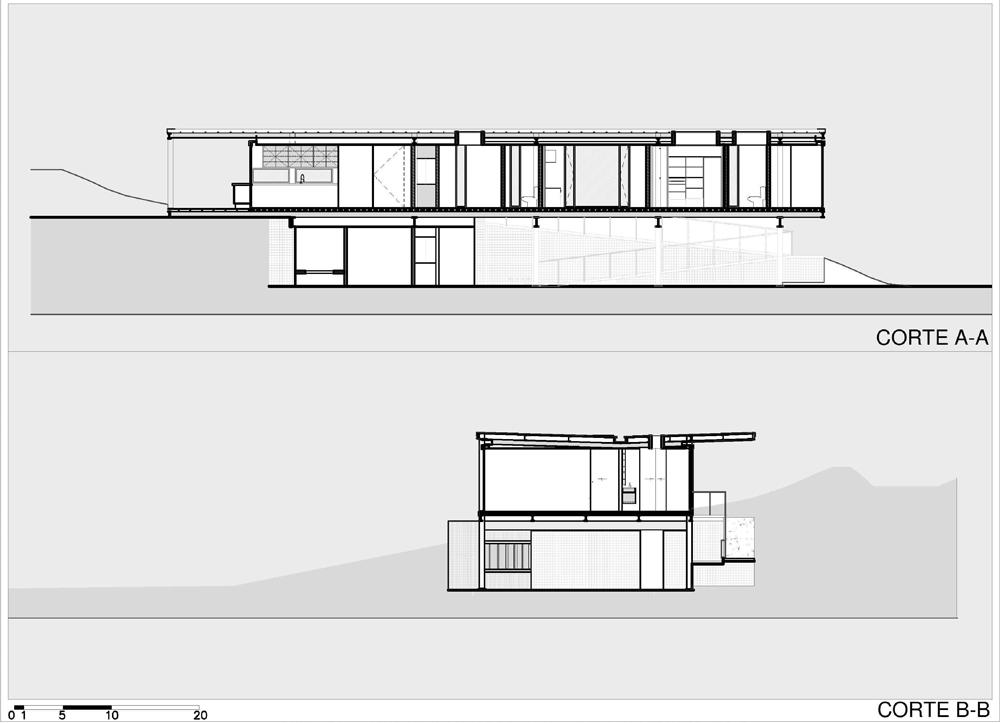

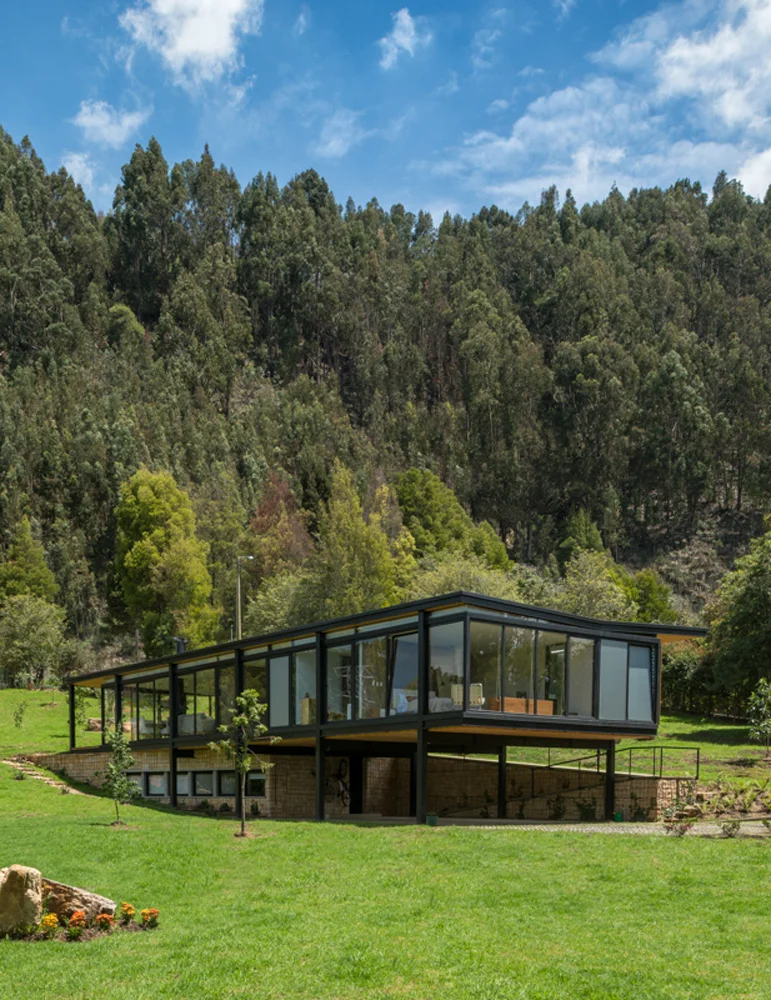

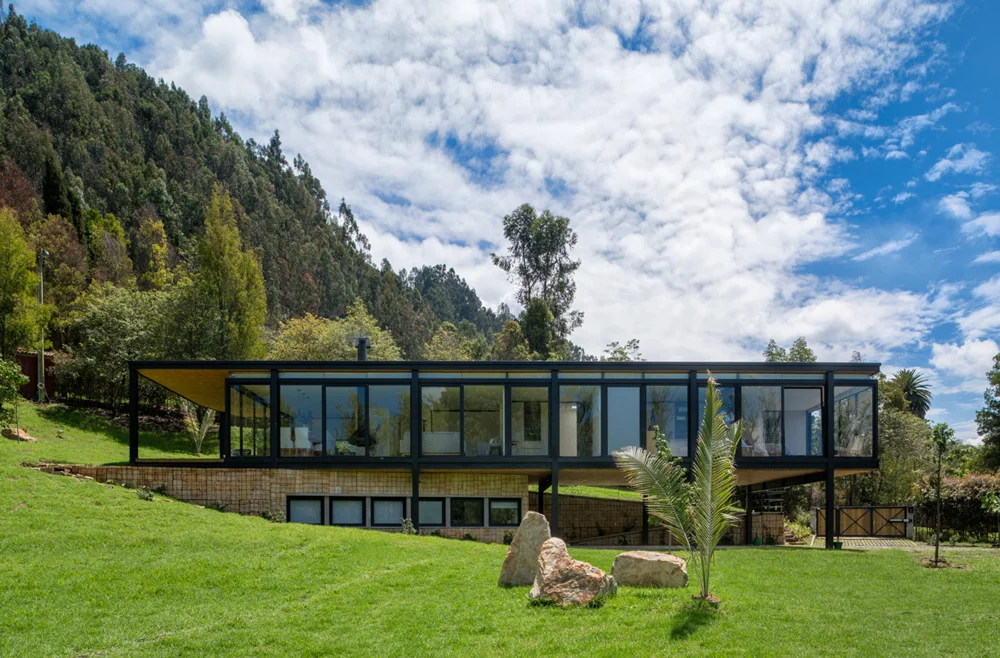

La casa se ancla en un basamento de piedra –lo único que se construye in situ–, donde se localiza un gimnasio . El área cubierta restante es útil para estacionamientos o actividades del jardín. La planta alta, con modulación a ejes de 4.70m, es una estructura metálica rectangular prefabricada, con fachadas de vidrio. El volumen desfasado hacia el frente se remata con una gran cubierta mariposa que recoge las aguas lluvias, a la vez que vuela sobre la fachada posterior para lograr que la rampa esté cubierta.

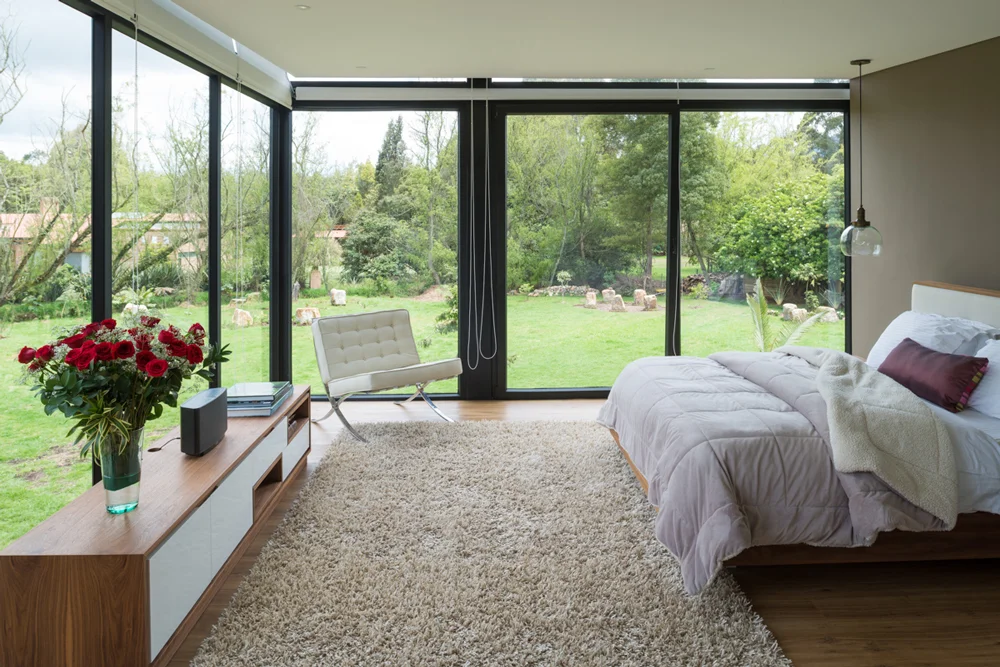

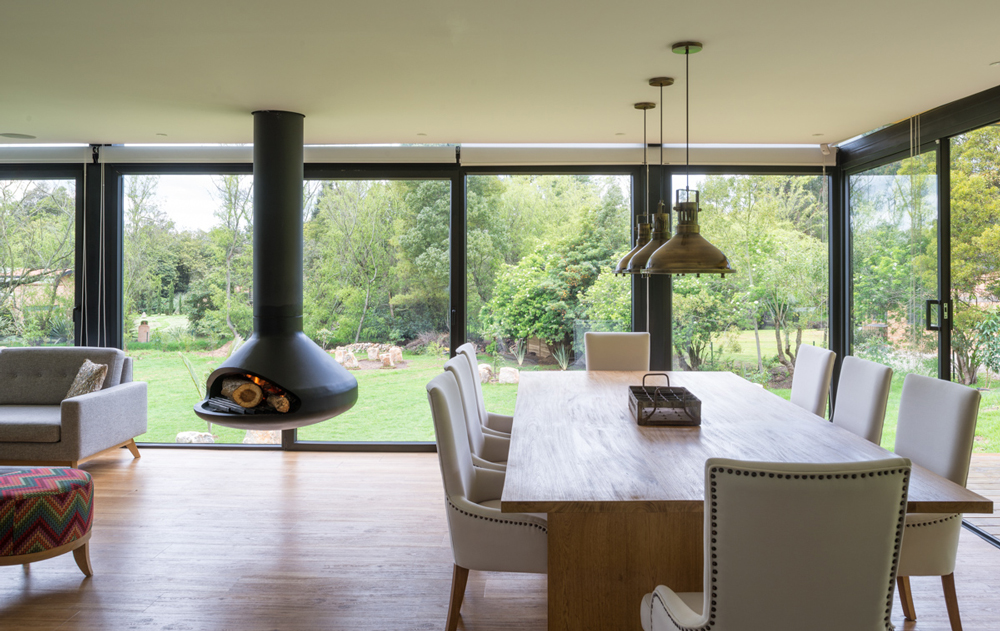

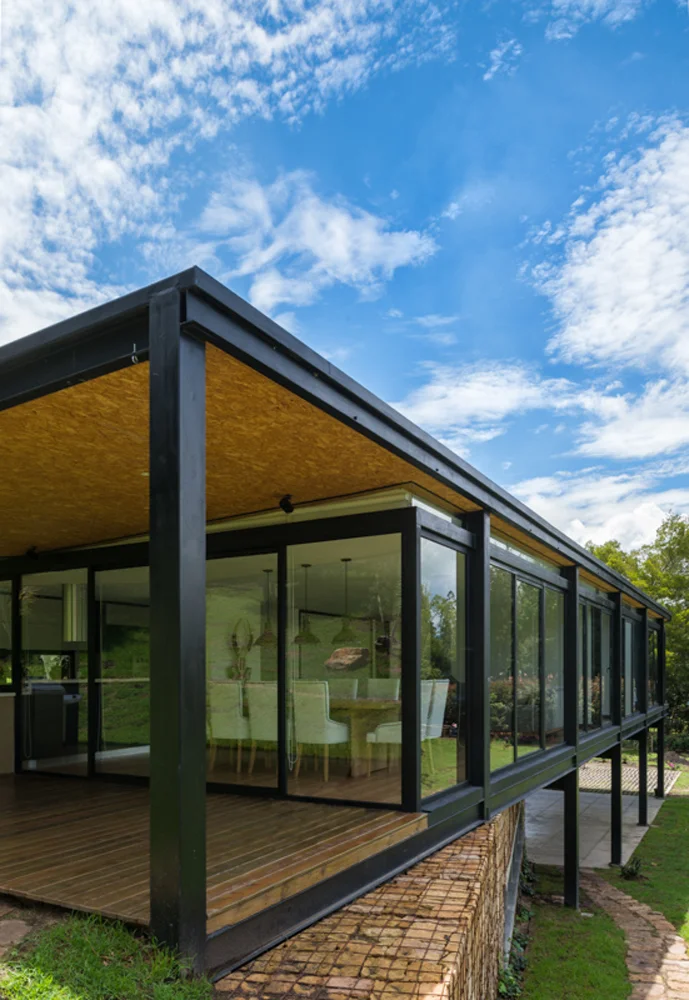

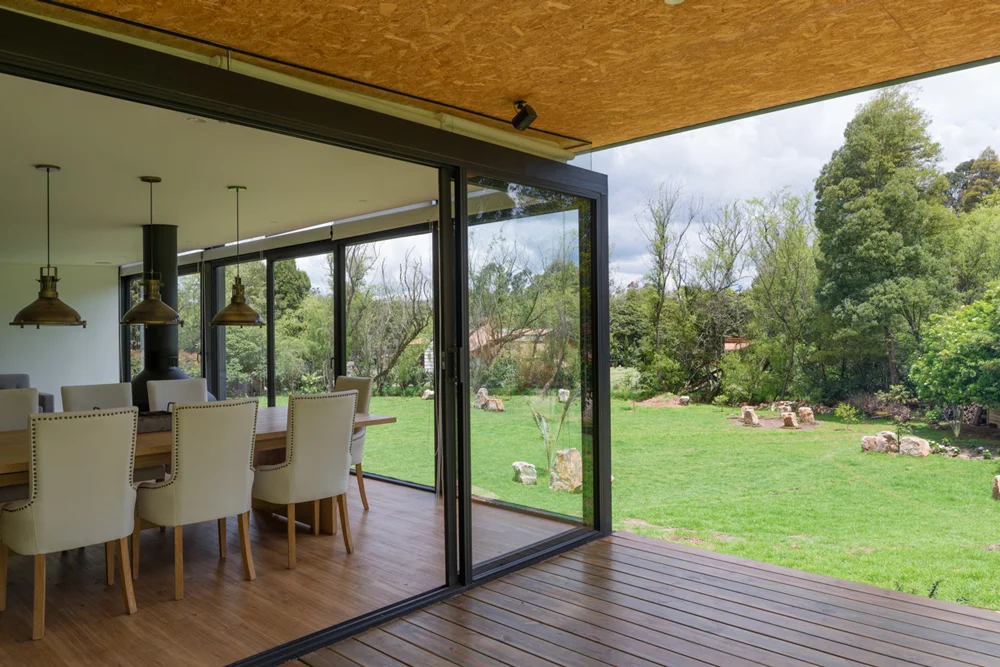

Tras ascender por la rampa, se accede al salón por un modulo pivotante mimetizado con la fachada. La planta se arma a partir de cuatro elementos espaciales. El primero es la caja de vidrio que envolviendo la estructura principal conforma el espacio interior. El segundo es el núcleo compuesto de 2 habitaciones y un baño compartido que emulando la planta des tabicada de la casa Farnsworth, produce por un lado el espacio de la zona social, y por el otro el de la habitación principal. El tercero, los servicios adosados a lo largo de la fachada posterior, donde los baños y lavandería se proyectan, gozando de privacidad a la vez que dejan ver el exterior. El cuarto y ultimo, es la terraza en la que sobresale lado de la cocina y que conecta el volumen con el terreno. Bajo el marco conceptual de lograr más con menos, el ejercicio proyectual se tradujo en la toma de decisiones dirigidas a combinar lógicas que privilegiaran la relación optima, entre el diseño proyectado y su materialización.
Single family Home CAJICA - Cundinamarca, COLOMBIA
This project is part of a series of houses that we have designed and built in the span of 3 years and that are the result of the exploration of the premises of democratic design - a term that is based on optimizing the resources available to achieve a product. Good design that is affordable to more people. The study of this methodology allowed us to establish guidelines that largely reflect aesthetically in the study of the Farnsworth House (Plano Illinois 1946) by Mies Van der Rohe, of the unadorned spaces made of SKIN AND BONES. The pure prisms obey the concept of “formal economy” necessary in the implementation of prefabrication. The standardization of the windows and façade based on the harmony with the modulation of the finishes allow us to get closer to the expectations of the clients economically and generate a replicable matrix. This matrix allowed us to simultaneously develop and build more than one house at a time - SERENDIPITY 2015 -, implementing economy of scale, but adjusting to the specific determinants of the client and the place.
This piedmont lot was originally broken by a runoff. For this reason, the design concept was based on the house working as a joint that weaves the levels and resolves the continuity of the surface. For this we decided to divide the program into two floors articulated by a parallel ramp at ground level, which would create a direct “first floor” relationship from the different levels. The house is anchored in a stone base - the only one built on site - where a gym is located. The remaining covered area is useful for parking or garden activities. The upper floor, with a 4.70m axle modulation, is a prefabricated rectangular metal structure with glass facades. The volume out of phase towards the front is finished off with a large butterfly roof that collects the rainwater, at the same time that it flies over the rear façade to ensure that the ramp is covered.
After ascending the ramp, the living room is accessed by a pivoting module that blends in with the façade. The plan is assembled from four spatial elements. The first is the glass box that wrapping the main structure forms the interior space. The second is the nucleus composed of 2 rooms and a shared bathroom that, emulating the partitioned floor of the Farnsworth house, produces on the one hand the space of the social area, and on the other that of the main room. The third, the services attached along the rear façade, where the bathrooms and laundry are projected, enjoying privacy while allowing the outside to be seen. The fourth and last, is the terrace on which the kitchen side stands out and connects the volume with the land. Under the conceptual framework of achieving more with less, the projective exercise was translated into decision-making aimed at combining logics that privileged the optimal relationship between the projected design and its materialization
